폴리카보네이트
U-판넬 시스템 U Panel system
구조 및 표준규격

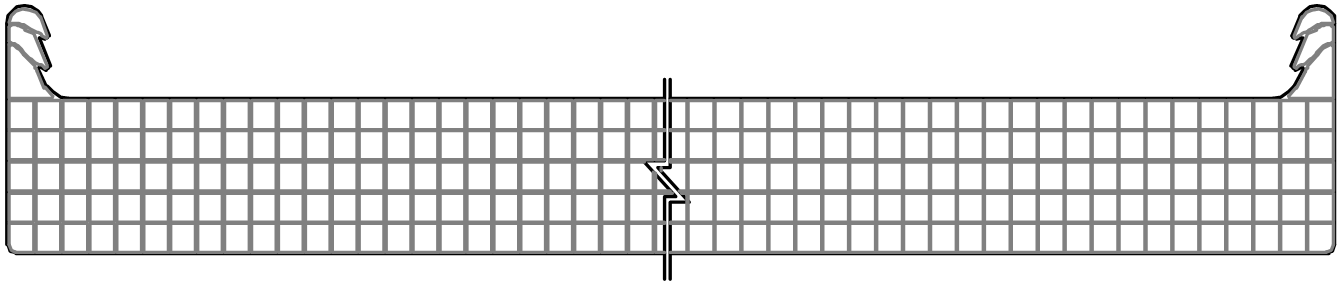

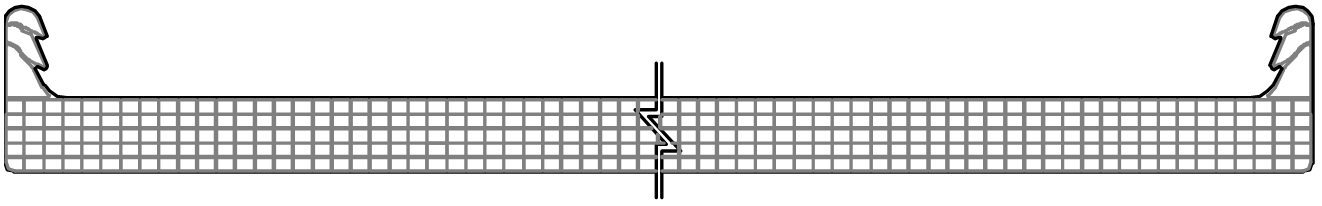

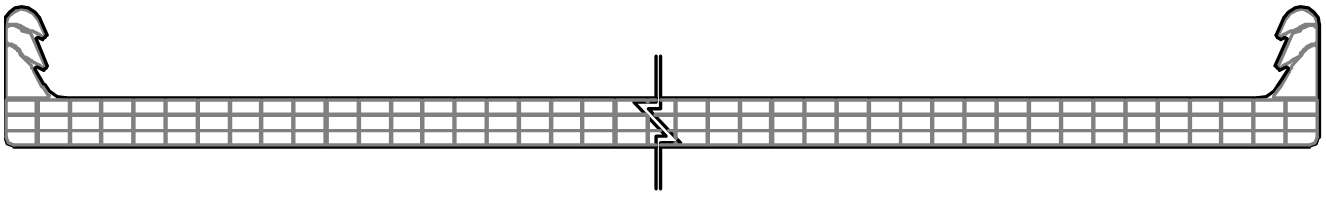

종류 | 구조도 | 두께(T) | 폭(mm) | 무게(kg/㎡) | 공차 |
---|---|---|---|---|---|
직사각 5겹 |
![]() |
8T | 600 / 1050 | 1.9 | ± 2mm |
정사각 6겹 |
![]() |
12T | 600 / 1050 | 3 | ± 2mm |
허니컴 |
![]() |
10T/12T | 600 | 2.5/2.8 | ± 2mm |
정사각 6겹 |
![]() |
16T | 600 / 1050 | 3.5 | ± 2mm |
정사각 6겹 |
![]() |
25T | 600 / 1050 | 4.5 | ± 2mm |
표준규격
- ■ 표준 길이: 11900mm (기타길이는 고객요청에 따라 가능)
- ■ 표준 너비: 600mm / 1050mm
- ■ 표준 두께: 6mm, 8mm, 10mm, 12mm, 16mm, 20mm, 25mm, 30mm
- ■ 표준 색상: clear, blue-green, light-green, blue, brown, opal, grey
구조적 특징 및 적용(Application)
- ■ 직사각 U-판넬 : 투시성이 좋고 가성비가 뛰어남. 아트월, 파티션, 캐노피 등
- ■ 허니컴 U-판넬 : 구조 안정성이 뛰어남. 내외벽 마감재, 지붕, 채광창, 인테리어
- ■ 정사각 U-판넬 : 열효율성과 평활도가 뛰어남. 외벽 커튼월, 지붕 채광창
색상
![](/Common/images/products/prod_01_1_1_11.jpg)
아이스
![](/Common/images/products/prod_01_1_1_12.jpg)
해머글라스
![](/Common/images/products/prod_01_1_1_13.jpg)
그레이
![](/Common/images/products/prod_01_1_1_14.jpg)
라이트블루
![](/Common/images/products/prod_01_1_1_15.jpg)
블루
![](/Common/images/products/prod_01_1_1_16.jpg)
오렌지
※ 상기색상 외에도 다양한 색상이 생산가능하오니 문의 주시면 친절히 상담해 드리겠습니다.
※ 상황에 따라 색상이 다르게 보일 수 있으니 정확한 색상은 샘플로 확인 하시기 바랍니다.
특징
100% 누수방지 (leakage proof)
- 독특한 U형 연결과 자유 부유 시스템(free flocating system)으로 실현된 폴리 소재의 제품은 풍화중, 적설량 등 훨씬 높은 힘을 견딜 수 있으며, 다양한 기후에서 100% 누출 방지 기능을 보장할 수 있다.
에너지 절약(Energy saving)
- 복층판(Multi-layer hollow profile sheet) 단열을 더 잘 보장할 수 있다. (열전도 1.0w/m. ℃의 효율적) 기존 시트와 비교하여 더 많은 에너지와 비용을 절약할 수 있다.
비용 효율성(Cost effectiveness)
- 공사비와 설치비가 훨씬 저렴하며, U연결로 인해 건물 하중이 가벼워진다. 지지 프레임의 거리를 늘리거나 크기를 줄일 수 있다.(최대 keel span은 2.5m까지 가능) 자체 지원 시스템까지 채택할 수 있다.
안전(Safety)
- 다층 구조와 heave gauge thickness로 폴리카보네이트의 높은 충격 강도에 결합되어 폴리 U구조 시트와 벽체 시스템은 안전성이 뛰어나다.
보다 쉽고 빠른 설치(Easier and faster installation)
- UF-profile은 기존의 일반 복층판과 비교하여 작업 기술과 절차가 덜 필요하여 인건비를 50%에서 80%까지 절감할 수 있다.
조립도
![](/Common/images/products/prod_01_1_1_21.jpg)

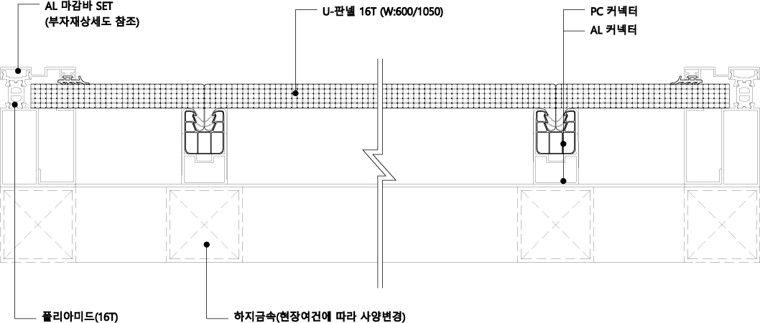

16T U-판넬 벽체용 도면
![](/Common/images/products/prod_01_1_1_22.png)

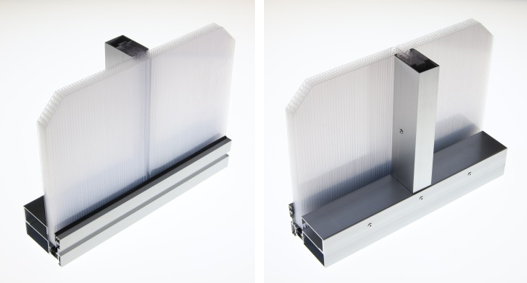

16T U-판넬 벽체용 조립샘플
![](/Common/images/products/prod_01_1_1_23.jpg)

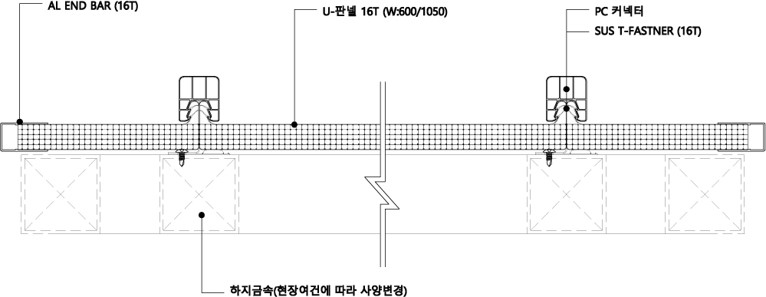

16T U-판넬 지붕용 도면
![](/Common/images/products/prod_01_1_1_24.png)

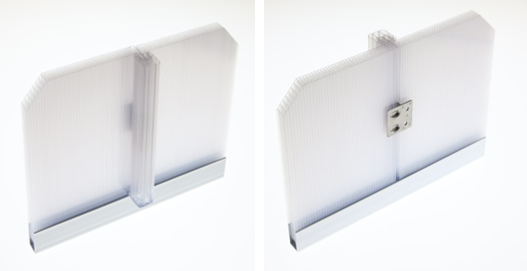

16T U-판넬 지붕용 조립샘플

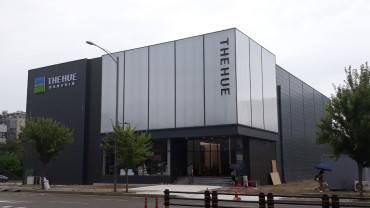

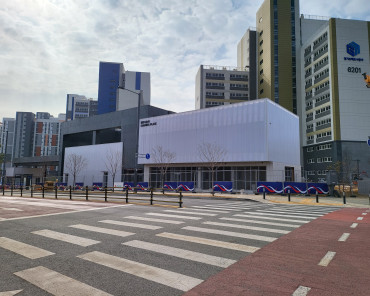

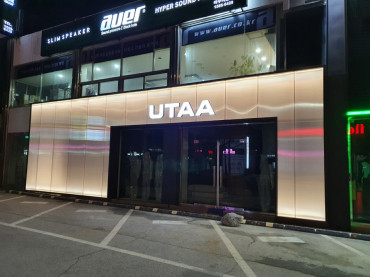

적용사례
![](/Common/images/products/product_폴리카보네이트_U판넬_01.jpg)
![](/Common/images/products/product_폴리카보네이트_U판넬_02.jpg)
![](/Common/images/products/product_폴리카보네이트_U판넬_03.jpg)
