U형 시스템 복층판 설치방법 Installation U structure sheet

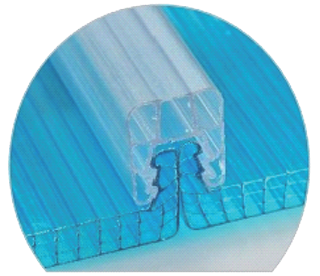

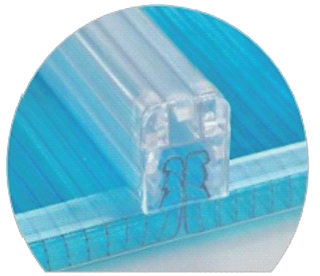

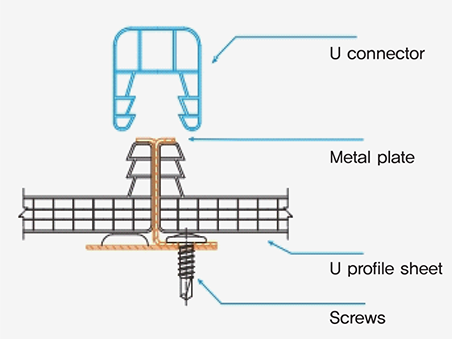

구조도 Structure
![](/Common/images/products/product_기술자료_폴리카보네이트_01_page16_01.png)
![](/Common/images/products/product_기술자료_폴리카보네이트_01_page16_02.png)
![](/Common/images/products/product_기술자료_폴리카보네이트_01_page16_03.png)
![](/Common/images/products/product_기술자료_폴리카보네이트_01_page16_04.png)
설치(시공) U (Installation U structure sheet)-지붕설치 일반
- 1. 하지 금속에 메갈 프레이트를 설치(설치 간격은 풍압에 따라 다름) 한다.
- 2. 피스는 스탠 피스를 설치하여야 한다.
- 3. 판재의 상.하부에는 누수방지, 공기순환 기능의 오염방지 테이프를 부착한다.
- 4. 메탈플레이트에 판재를 체결한다.

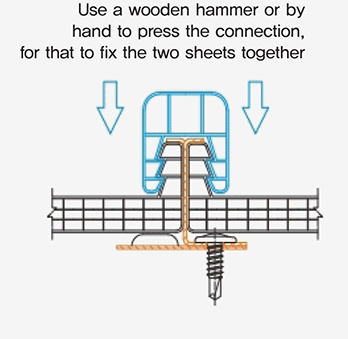

- 5. U형 pc 커넥터를 고무 망치로 가볍게 두드리며 밀착 설치한다.
- 6. PC 캡으로 커넥터 끝을 마감한다.

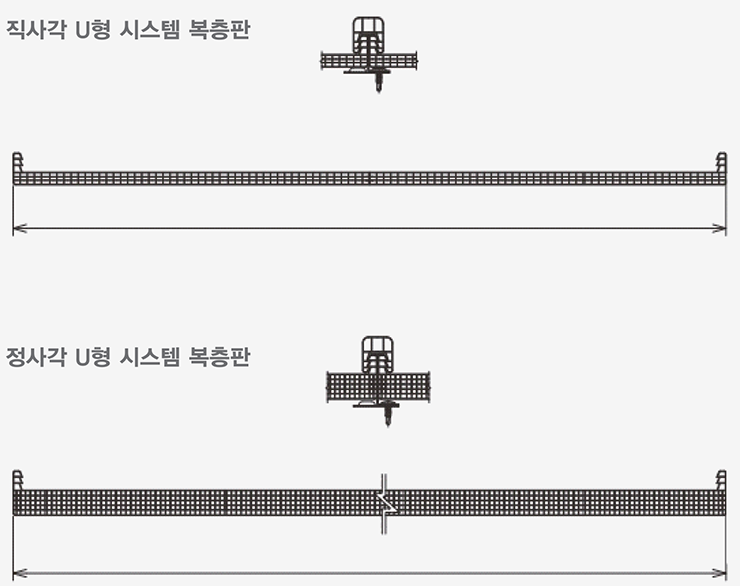

![](/Common/images/products/product_기술자료_폴리카보네이트_01_page17_05.png)

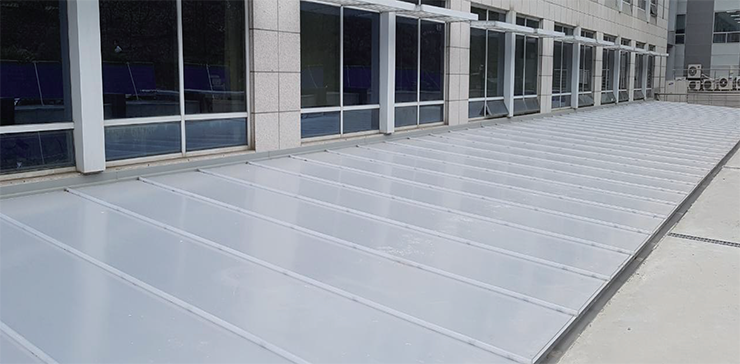

적용사례
![](/Common/images/products/product_기술자료_폴리카보네이트_01_page17_06.png)

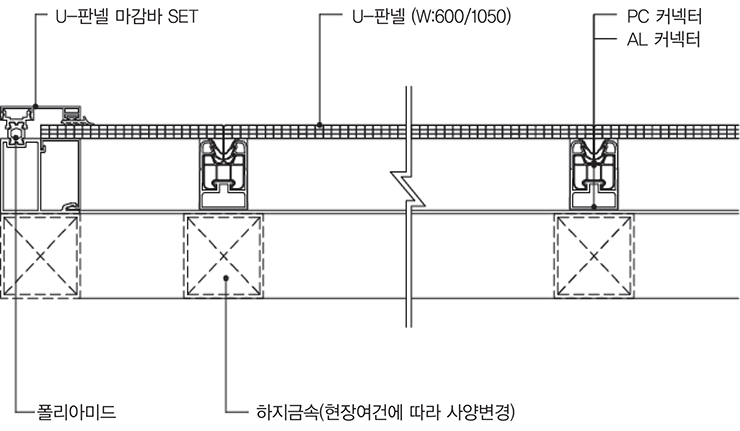

싱글 TYPE
![](/Common/images/products/product_기술자료_폴리카보네이트_01_page18_07.png)
설치(시공) U 판넬(Installation U structure sheet) - 벽체 일반
- 1. 하지 금속 또는 앵커에 상,하 마감바를 설치한다.
- 2. 상하 마감바 설치 후 알루미늄 커넥터를 판재 외경기준으로 설치한다.
- 3. 판재의 상·하부에는 누수방지 공기순환 기능의 오염방지 테이프를 부착한다.
- 4. 판재 상 · 하부에 평활도을 위하여 보강바를 설치한다.
- 5. 판재의 꼭지 부분을 알루미늄 커넥터에 고무 망치를 이용하여 가볍게 삽입한다.
- 6. 마감바를 설치 한다.

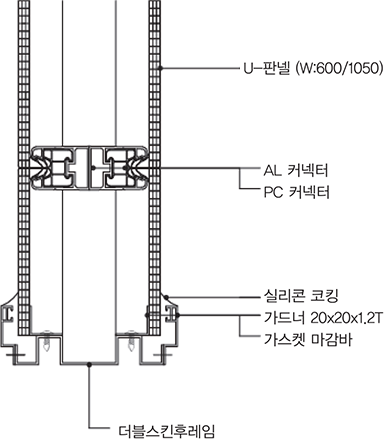

더블스킨 TYPE
![](/Common/images/products/product_기술자료_폴리카보네이트_01_page19_08.png)

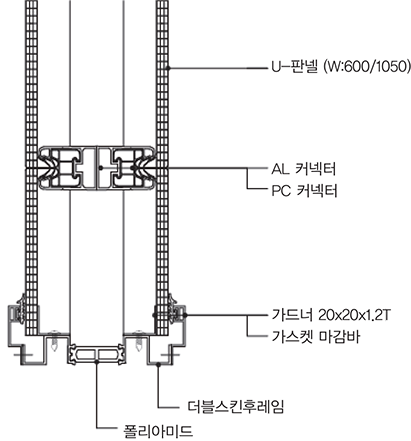

내부벽체 TYPE
![](/Common/images/products/product_기술자료_폴리카보네이트_01_page19_09.png)
외부벽체 TYPE

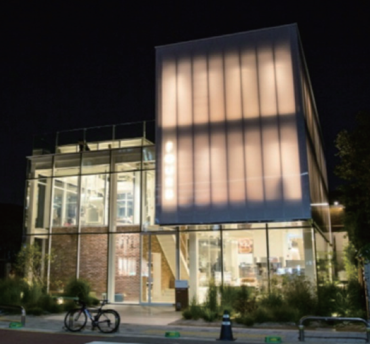

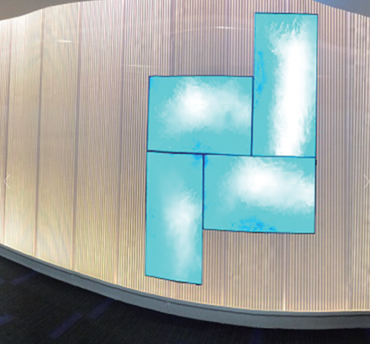

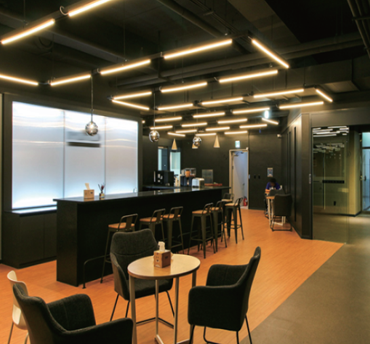

적용사례
![](/Common/images/products/product_기술자료_폴리카보네이트_01_page19_10.png)
![](/Common/images/products/product_기술자료_폴리카보네이트_01_page19_11.png)
![](/Common/images/products/product_기술자료_폴리카보네이트_01_page19_12.png)
