일반 복층판 설치방법 Installation PC Sheet

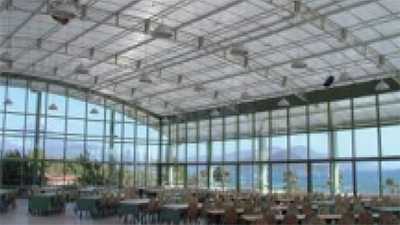

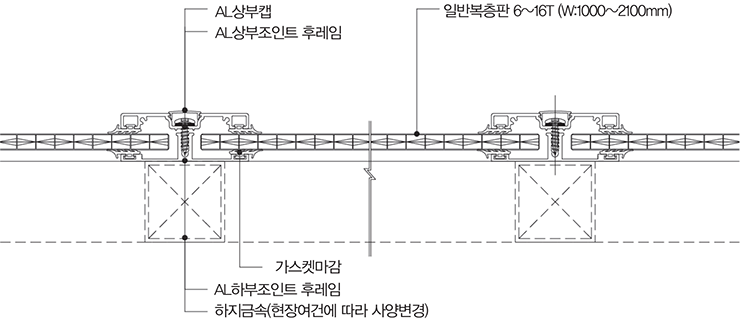

1.1. 상,하 조인트프레임 설치 방법

A : 하지 금속 설치 기준

  • 하지 금속 파이프의 두께와 간격은 구조 검토서를 기준으로 한다.
  • 하지 금속 종 방향 간격은 판재 폭에 20mm를 더한 치수를 기준으로 하고 횡 방향은 기본 700mm 1000mm로 한다.

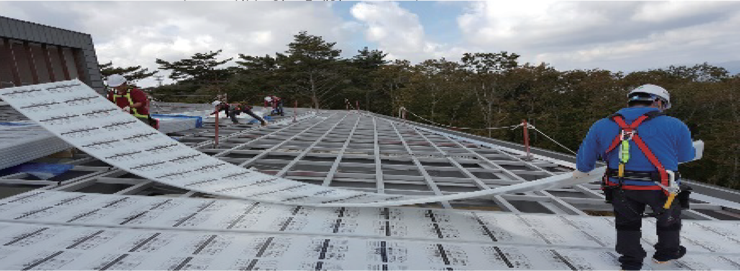

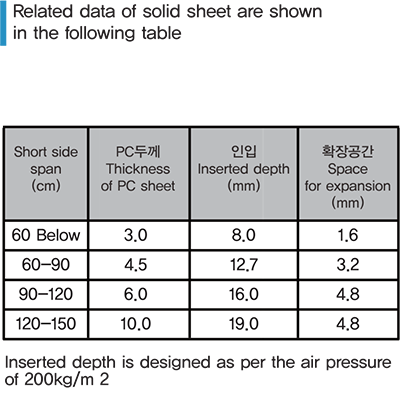

B : 판재 설치

  • 상.하 조인트 프레임에 규격에 맞는 누수 방지용 고무 개스킷을 설치 하고, 하지 금속 종 방향으로 상, 하 조인트 하부 바는 서스(sus) 피스로 설치하며 15mm 이상 하지 금속에 체결 되어야 하며 피스 간격은 500mm 내 간격으로 설치한다.
  • 조인트 하부 바 설치 후 하부 바 위에 pc 판재를 조인트바 중심에서 5mm 를 띄워서 설치한다.
  • pc판재(sheet)의 보호 시트는 조인트 프레임보 5mm~10mm 크게 벗겨내고 조인트 상부 프레임을 설치 해야 누수 하자가 발생 하지 않는다.
  • 상부 조인트 프레임 설치 시 규정에 맞는 서스피스를 설치해야 하며 피스 간격은 500mm내로 한다.
  • 상부 조인트 프레임 설치 후 상부 캡을 설치하여 피스 부위의 누수를 방지한다.

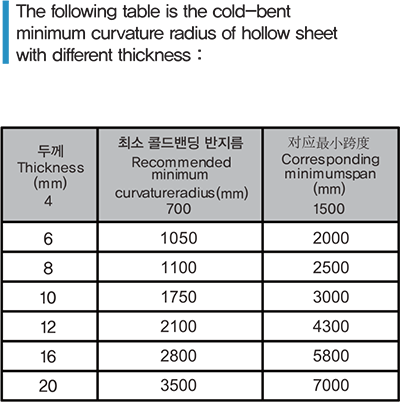

*설치 시 주의사항

  • 정리 정돈을 잘하여 피스나 이물질이 판재 손상을 가하지 않도록 관리한다.

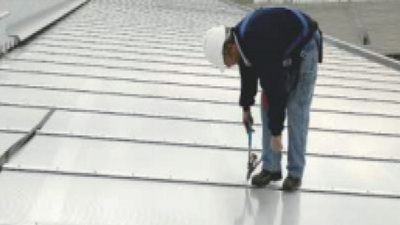

  • Pc 판재 설치 완료 후 보호필름을 제거하고 혹시 모를 손상부위를 점검한다.
  • 지붕공사 시 상하 조인트 프레임에 무리한 중량을 주어 조인트 프레임이 변형 없게 한다.
